Módulo de Balasto o Winkler
EL MÓDULO DE BALASTO: SU IMPORTANCIA EN EL ANÁLISIS DE CIMENTACIONES

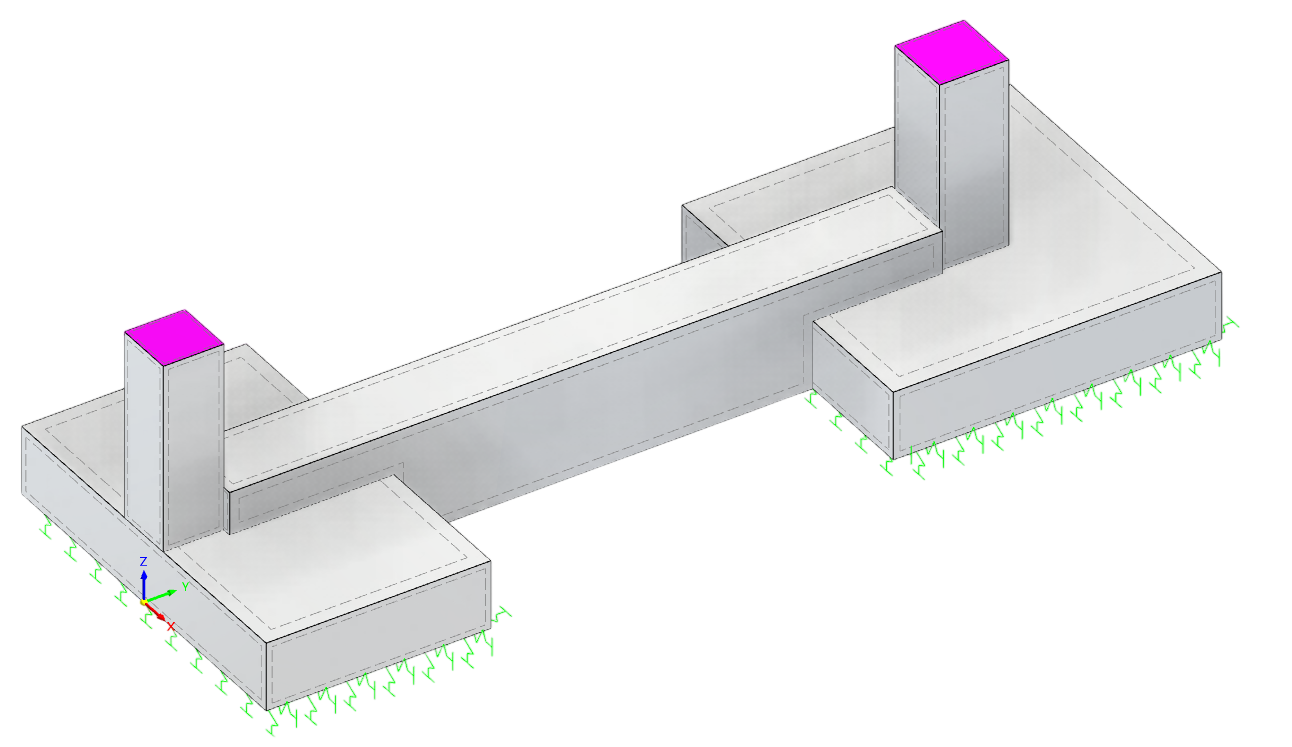

El módulo de balasto, también conocido como coeficiente de reacción del terreno o módulo de Winkler, es un parámetro utilizado para representar la respuesta del suelo frente a las cargas transmitidas por una cimentación. Su aplicación se basa en idealizar el terreno mediante un conjunto de resortes elásticos independientes, cuya reacción es proporcional al asentamiento vertical que experimentan.
¿Cuál es su fundamento matemático?
La relación fundamental del modelo de Winkler se expresa mediante:
q = kₛ · s
Donde:
q: Presión de contacto entre la cimentación y el suelo.
kₛ: Módulo de balasto o coeficiente de reacción vertical.
s: Asentamiento vertical de la cimentación.
Esta formulación permite incorporar la deformabilidad del terreno en los modelos estructurales y analizar la distribución de presiones de contacto y asentamientos bajo diferentes condiciones de carga.
¿El módulo de balasto es constante para un mismo suelo?
No. A diferencia de otros parámetros geotécnicos, el módulo de balasto no constituye una propiedad intrínseca del suelo. Su valor depende de diversos factores, como las características del terreno, las dimensiones y geometría de la cimentación, su rigidez estructural y las condiciones de carga.
Por esta razón, dos cimentaciones apoyadas sobre un mismo terreno pueden requerir diferentes valores del módulo de balasto, incluso cuando las propiedades geotécnicas del suelo sean similares.
¿Cómo se determina?
Uno de los procedimientos más utilizados es el ensayo de placa de carga, mediante el cual se aplica una presión conocida sobre una placa rígida y se miden los asentamientos correspondientes.
Sin embargo, el valor obtenido representa las condiciones particulares del ensayo. Para aplicarlo a cimentaciones de dimensiones diferentes, es necesario evaluar su representatividad y considerar los ajustes correspondientes. También puede estimarse mediante correlaciones y métodos de análisis geotécnico.
¿Cuáles son las limitaciones del modelo de Winkler?
La principal simplificación del modelo consiste en considerar que cada resorte actúa de manera independiente, sin representar directamente la interacción entre puntos vecinos del terreno.
En realidad, el suelo constituye un medio continuo, por lo que las cargas aplicadas en una zona pueden generar deformaciones en regiones adyacentes.
Por ello, aunque el modelo de Winkler es ampliamente utilizado por su simplicidad y facilidad de implementación, sus resultados deben interpretarse considerando las hipótesis y limitaciones del modelo adoptado.
