Zapatas conectadas
ZAPATAS CONECTADAS: ¿CÓMO FUNCIONAN Y CUÁL ES SU IMPORTANCIA EN EL DISEÑO DE CIMENTACIONES?
Las zapatas conectadas constituyen una solución estructural utilizada principalmente cuando una columna se encuentra próxima al límite de una propiedad, impidiendo que su cimentación se desarrolle de manera simétrica alrededor de ella.
En estas condiciones, la carga transmitida por la columna puede producir una excentricidad significativa, generando momentos que modifican la distribución de presiones de contacto entre la zapata y el terreno.

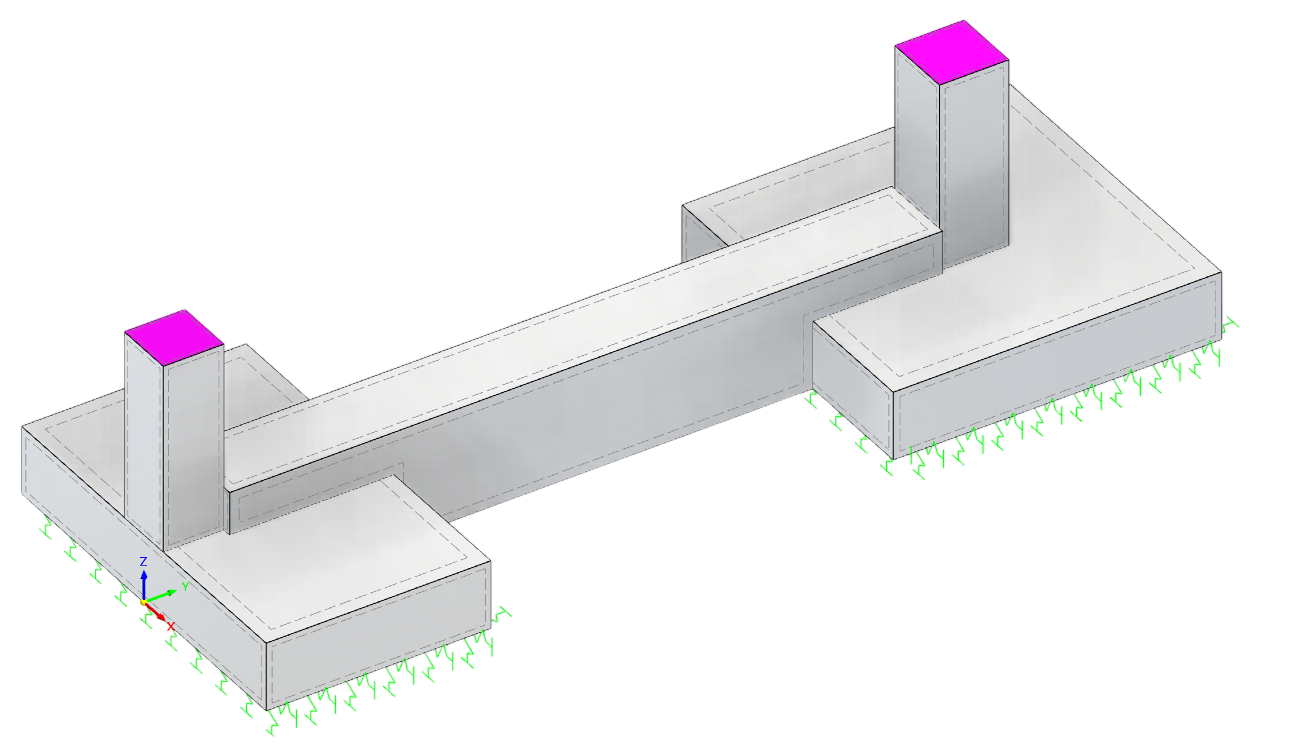

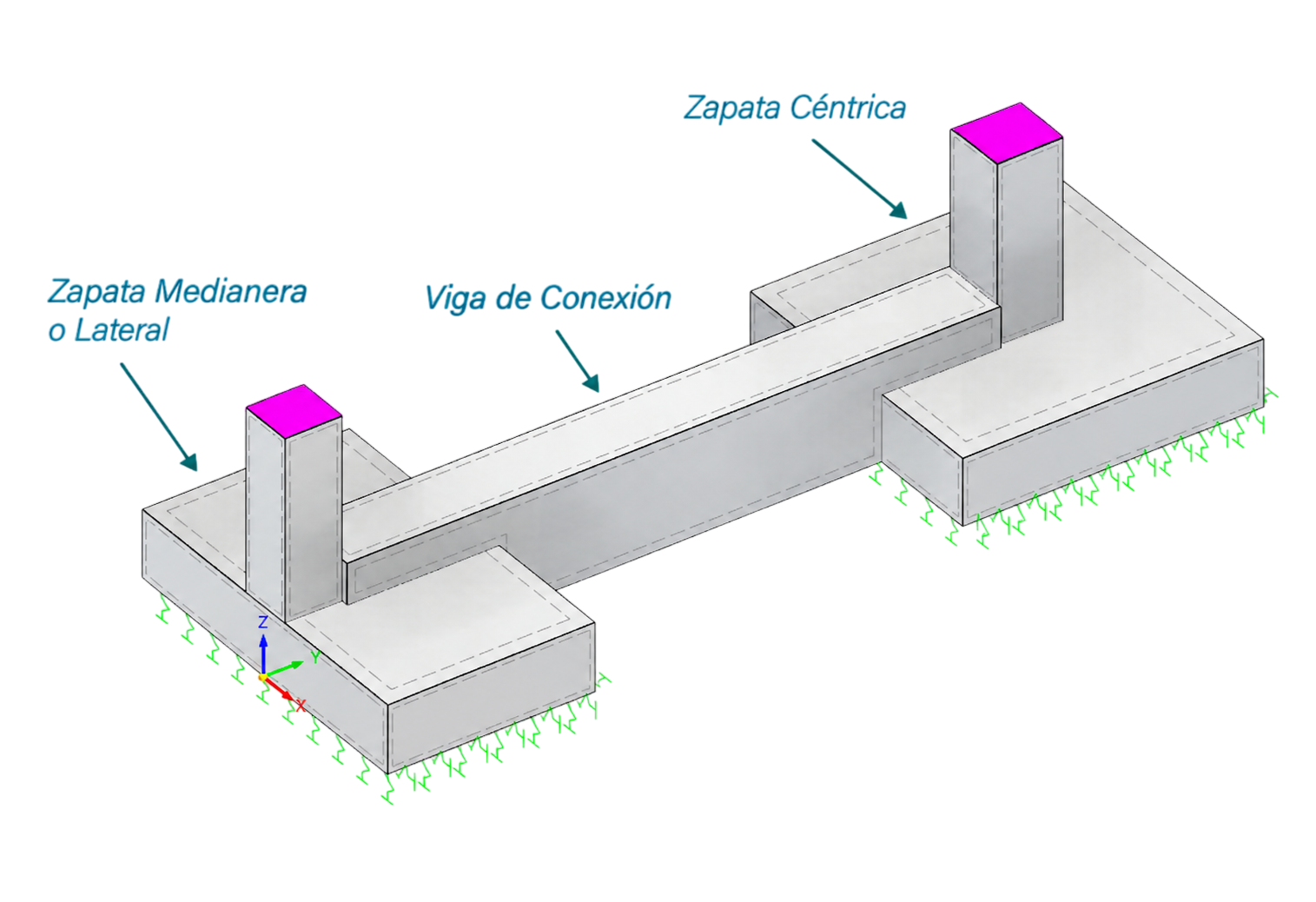

Para controlar este comportamiento, se emplea una viga de conexión que vincula la zapata excéntrica con otra cimentación, generalmente de una columna interior, permitiendo que ambas trabajen de manera conjunta.
¿CUÁL ES LA FUNCIÓN DE LA VIGA DE CONEXIÓN?
La viga de conexión constituye uno de los elementos fundamentales del sistema. Su función principal es transferir fuerzas y momentos entre las zapatas, contribuyendo al equilibrio de la cimentación excéntrica y a una distribución más favorable de las presiones transmitidas al suelo.
A diferencia de una viga convencional sometida principalmente a cargas gravitacionales, la viga de conexión puede experimentar un comportamiento particular debido a la interacción entre las cargas de las columnas, las reacciones del terreno y la rigidez de las cimentaciones.
¿POR QUÉ PUEDE PRESENTAR MOMENTOS NEGATIVOS?
En una configuración habitual de zapatas conectadas, la excentricidad de la columna medianera genera un momento que debe equilibrarse mediante la interacción con la zapata interior.

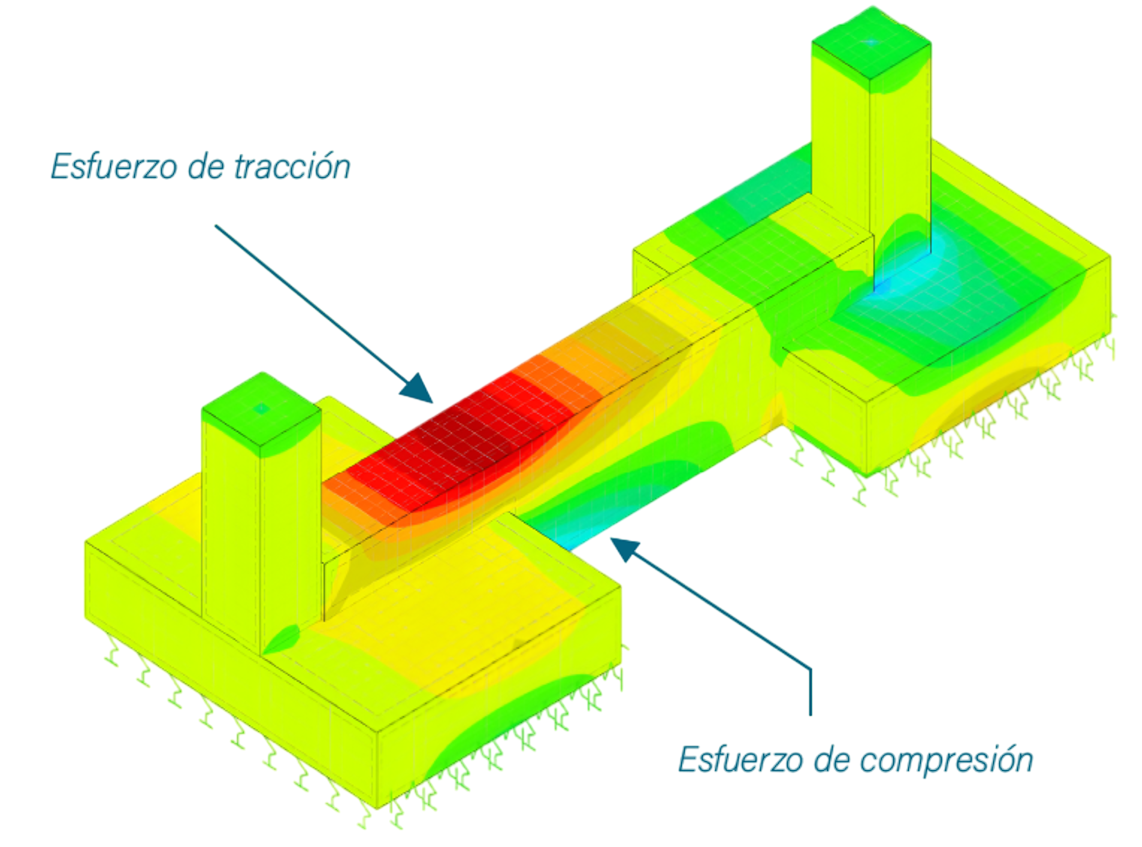

Como consecuencia, la viga de conexión puede desarrollar momentos flectores negativos, produciendo tracción en su parte superior y compresión en la inferior.

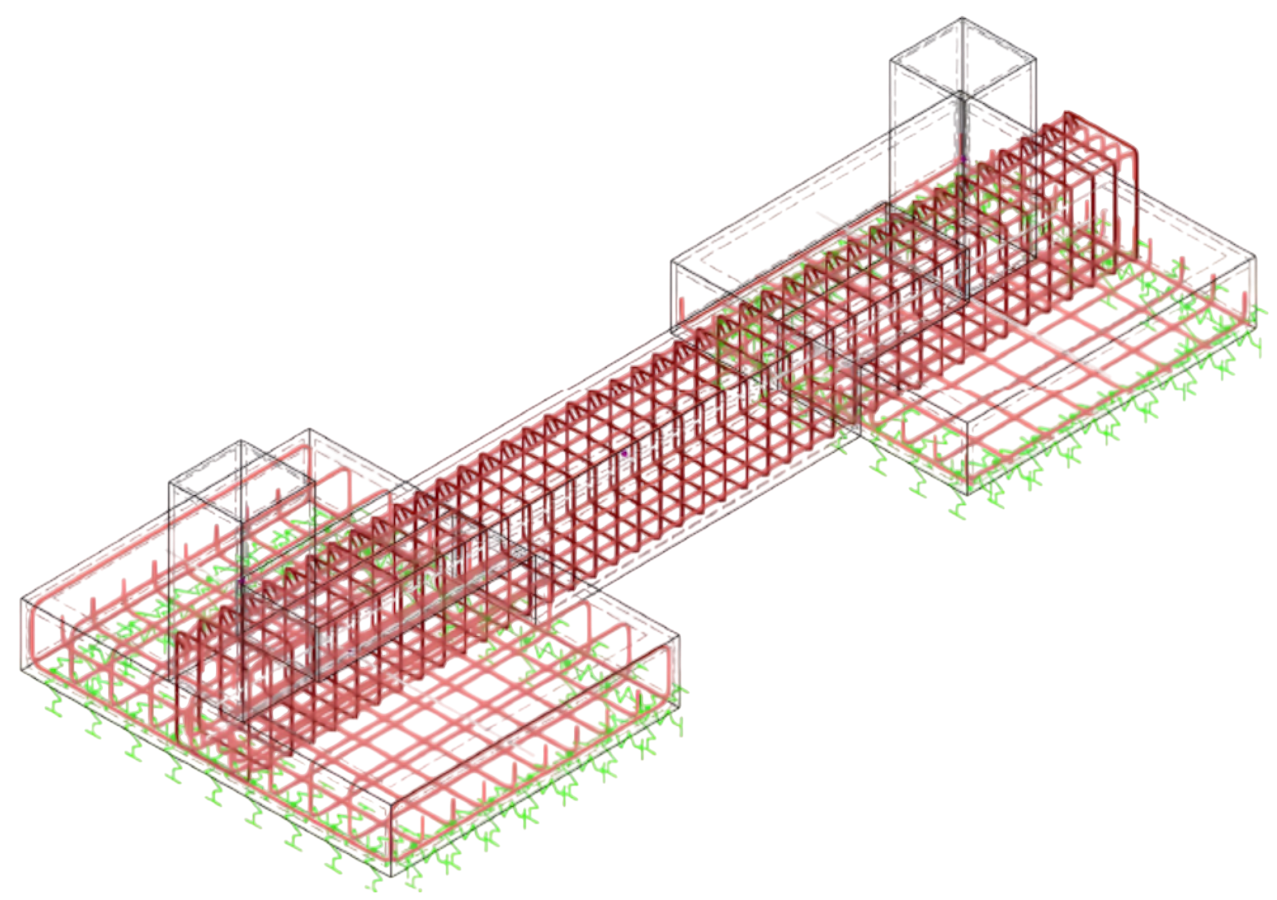

Este comportamiento explica por qué, en determinadas configuraciones, el refuerzo longitudinal principal se concentra en la zona superior de la viga, aunque la distribución definitiva del acero debe responder al diagrama de momentos obtenido del análisis estructural.
LA IMPORTANCIA DE LA RIGIDEZ DE LA VIGA
Uno de los aspectos más importantes del diseño es la rigidez de la viga de conexión.
Una viga con rigidez insuficiente puede experimentar deformaciones considerables y modificar la distribución de esfuerzos y reacciones entre las cimentaciones.
Por el contrario, una viga adecuadamente dimensionada permite desarrollar el mecanismo de transferencia de cargas previsto en el diseño.
Por esta razón, no solamente debe verificarse su resistencia a flexión y cortante, sino también su rigidez y compatibilidad de deformaciones con las zapatas.
¿LA VIGA DE CONEXIÓN DEBE APOYARSE SOBRE EL SUELO?
No necesariamente. En el modelo clásico de zapatas conectadas mediante una viga de equilibrio, generalmente se considera que la viga no recibe reacciones verticales del terreno, de modo que las presiones de contacto se desarrollan principalmente bajo las zapatas.
Sin embargo, cuando la viga se encuentra en contacto efectivo con el suelo y este puede proporcionar apoyo, su comportamiento puede ser diferente. En ese caso, la interacción suelo-estructura debe incorporarse de manera coherente en el modelo de análisis.
¿QUÉ VENTAJAS OFRECE EL MODELADO TRIDIMENSIONAL?
El empleo de modelos tridimensionales mediante el método de elementos finitos permite estudiar con mayor detalle el comportamiento conjunto de las zapatas y la viga de conexión.

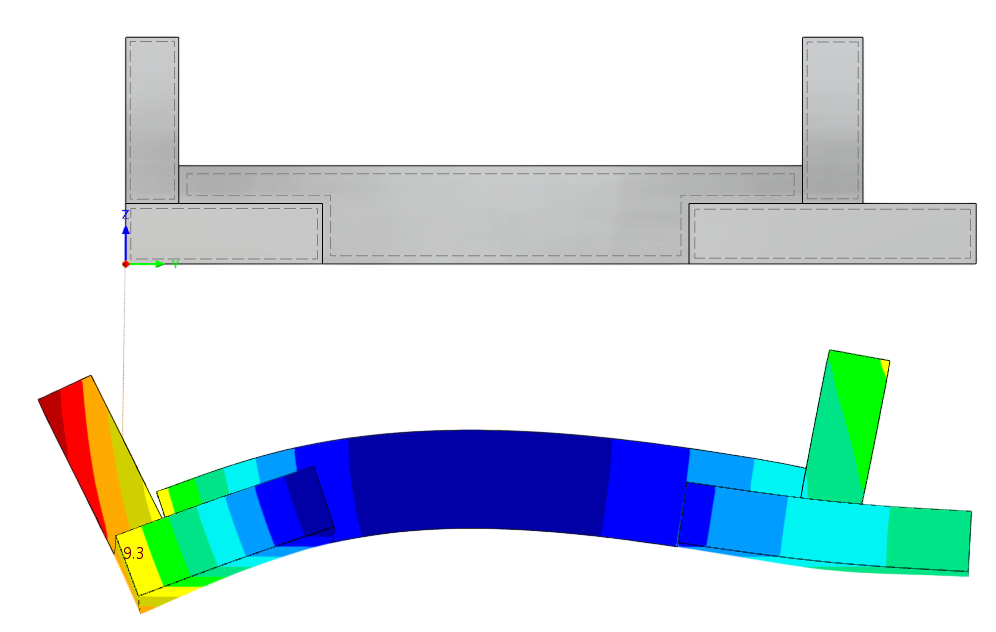

Mediante estos modelos es posible analizar las deformaciones, identificar concentraciones de esfuerzos y evaluar la transferencia de cargas entre los diferentes componentes de la cimentación.
No obstante, la precisión de los resultados depende de la correcta representación de las condiciones de apoyo, las propiedades de los materiales, la interacción con el suelo y las hipótesis adoptadas.
CONSIDERACIONES FINALES
El diseño de zapatas conectadas no consiste simplemente en unir dos cimentaciones mediante una viga de concreto reforzado. Es necesario comprender cómo se transmiten las cargas, cómo se equilibran los momentos y de qué manera interactúan las zapatas con el terreno.
Una adecuada interpretación de su comportamiento estructural permite establecer criterios de diseño más confiables y definir correctamente las dimensiones, la rigidez y la distribución del refuerzo.
